CATIA V5 破损曲面修复方法
我们有时需要使用igs格式在不同的软件之间进行数据交换，但用CATIA打开转换过的IGS数据后有时会发现有破面、缺面、拓扑错误等一大堆问题，导致不能缝合成实体，无法进行下一步工作，本文就讨论下使用Healing Assistant模块如何修复常见的曲面破损问题。
一、数据修复中的一些常见问题

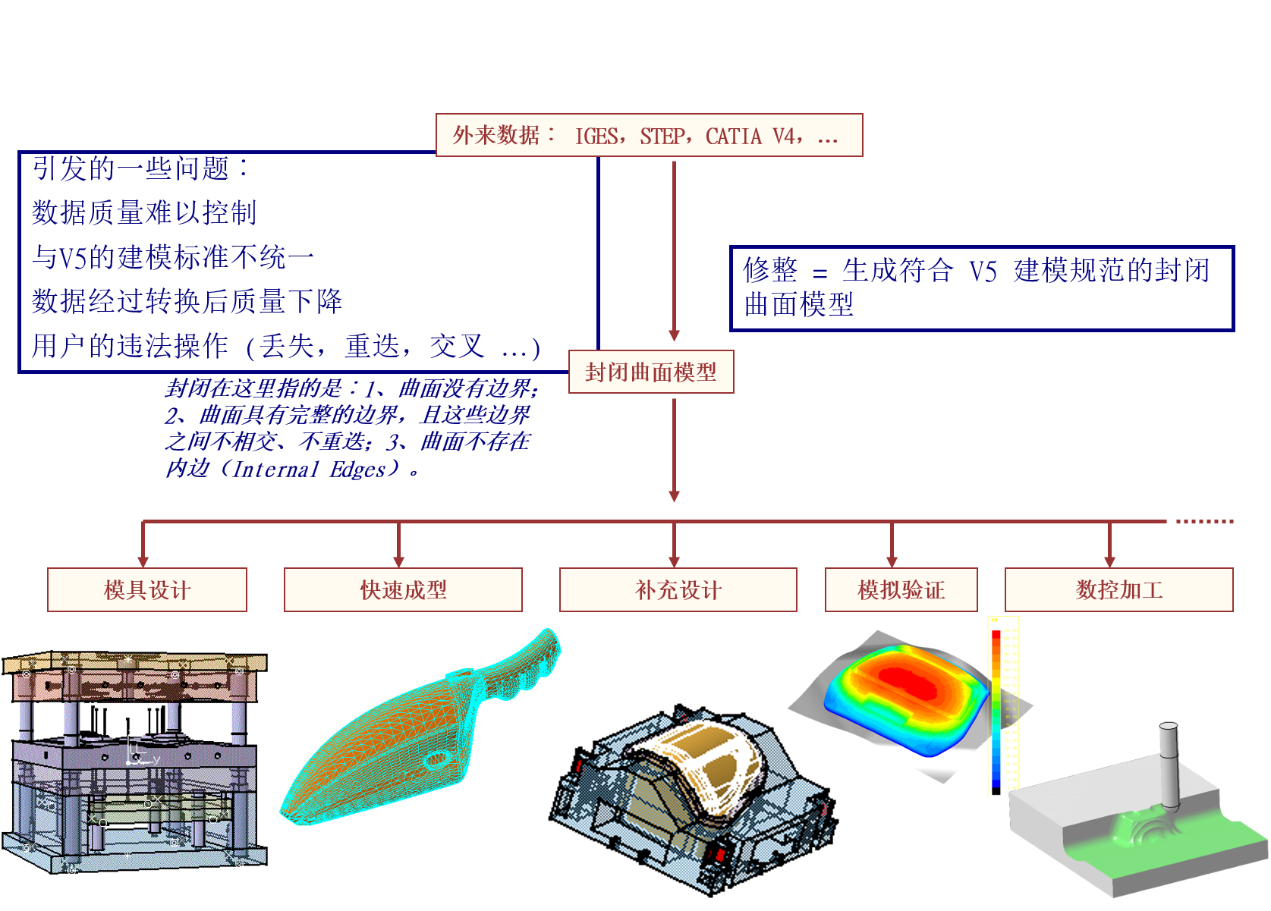

为什么要做数据的修整?
Join 操作的一些错误讯息 (1/3)
Join 操作的一些错误讯息 (2/3)
Join 操作的一些错误讯息 (3/3)
如何选择 Merging Distance (1/2)
如何选择 Merging Distance (2/2)
二、Healing Assistant数据修复方法
1、如何进入Healing Assistant模块
2、Healing Assistant模块的主要命令：
3、 Healing Assistant数据修复流程及方法：
①逐一检查曲面
②检查非法的拓扑架构
3.1使用 Healing Assistant中的Face Checker命令分析数据有无自相交曲曲面、破洞和小碎面
用途1：
（1） 检查自相交（Self-Intersection）、边界连接性、细小表面（Thin Face）
（2） 将不合格的曲面隔离到一个新建的Geometrical Set中，并自动修复自相交的元素（如果能修复的话）
Face Checker用途2
3.2 命名用Surface Connection Checker命令检查曲面连接性
（1）检查曲面或曲面内部表面的连接特性（质量）
（2）如果只选择了一个曲面，那么检查该曲面内部表面的连贯性；如果选择了多个曲面，那么检查曲面间的连贯性。
（3）检查结果包括︰缝隙（毫米）、切向连续性（度），、曲率连续性（百分比），超差的元素在屏幕上亮显。当切向夹角接近180度时，将造成劣质拓扑架构（Bad Topology）。
对于有问题的曲面，会自动在结构树上进行分类
4.修整拓扑架构
① 修复无效曲面
② 修复劣质拓扑架构
③检查缝隙
Face Smooth
功能：修复无效曲面（仅适用于含有单一表面的曲面（Mono-face surface）
4.2修复劣质拓扑架构
4.2.1用Connection checker找到将导致劣质拓扑架构的曲面（Tangency偏差接近180度，Overlap），并隔离。 仔细分析问题所在,有可能只是相邻曲面间的法矢不一致
修复方法︰
■ 删除多余的曲面
■ 剪裁（Trimming）曲面
■ 修正曲面的法矢
4.2.2
检查缝隙
■ 显示曲面的缝隙
■ 求取曲面的边界（Boundary）
若曲面是封闭的则会有明确的提示
4.3封闭曲面
主要有三种类型：（1）弥合缝隙（2）拓扑封闭 Join（3）几何封闭 Healing
4.31. 弥合缝隙
■ 修复的最终结果是得到封闭的曲面（水密，无缝 …）
■ 曲面若能转化为实体，就表明它是封闭的。
■ 为此需要分析输入曲面数据，弥合缝隙。
合缝之前应先修补元素丢失、复制、无效等缺陷。
4.3.2拓扑封闭 Join
4.3.2.1 Local Join
● 弥合指定边界处的缝隙，而周遭曲面保持不变。
● 实际上是放宽指定边界处的连接公差
● 透过选择 Boundary 而一次性地合缝
● 可以是拓扑封闭（Join）也可以是几何封闭（Heal补面）
● Options──
● Automatic Merging︰当至少选择了两个边时，系统计算其间的距离，显示于右侧，点击该按钮，则自动将距离值作为Local Join或Local
● Healing的输入条件，出现下Criteria域。
● Join︰Local Join
● Join/Heal︰Local Join 及 Healing
● Automatic Join/Heal︰自动进行Local Join 和 Local Healing
4.3.2.2 Healing
如果表面间距超出给定值，那么修改这些表面。
修改后表面间距在给定范围之内
一般来说，Join用于间距小于Healing设定值而大于Join设定值的场合，而修改曲面Healing则用于间距大于Healing设定值的场合。Healing先变形曲面至可以拓扑封闭（间隙<0.1mm），然后做Join。
改善相邻曲面或表面之间的连接质量
不同于Healing，Local Healing不包含Join操作。Local Healing必须作用于共享的边。
方法：1，使用boundary命令抽出边界，2、使用Local Healing修复错误拓扑
三. 总结
使用Healing Assistants模块可以快速的分析查找缝隙、修整无效数据、修整无效的拓扑架构、建立符合CATIA V5建模标准的拓扑架构并对破损曲面弥合缝隙（几何/拓扑封闭）。
